سه شنبه 5 فروردین 1393 :: نویسنده : علی قربانیان





سال نومی شود.زمین نفسی دوباره می کشد.برگ ها به رنگ در می آیند و گل ها لبخند می زند

و پرنده های خسته بر می گردند و دراین رویش سبز دوباره...من...تو...ما...

کجا ایستاده اییم.سهم ما چیست؟..نقش ما چیست؟...پیوند ما در دوباره شدن با کیست؟...

زمین سلامت می کنیم و ابرها درودتان باد و

چون همیشه امیدوار وسال نومبارک...


                                                                                          سال یكهزار و سیصدو نود و چهار مبارك - مدیریت وبلاگ




نوع مطلب : ایران شناسی،
برچسب ها :
لینک های مرتبط :
یکشنبه 21 خرداد 1391 :: نویسنده : علی قربانیان

برد نشانگر خطاها در چیلر ساران کمک زیادی در عیب یابی چیلر نموده و کار تعمیرات چیلر را تا حدودی آسان می نماید .بنابراین در صورت وجود برد نشانگر خطا در چیلر بهتر است ابتدا به این برد مراجعه گردد و محل خطای اعلام شده و قطعه مربوطه را کنترل نمود .مثلا در صورت روشن شدن چراغ high  ممکن است فشار در کنداسنور افزایش یافته باشد که دلیل آن ممکن است خرابی فن برج،خرابی پمپ ها و یا گرفتگی فیلتر و عدم چرخش آب در کندانسور باشد .





نوع مطلب : نگهداری و تعمیرات چیلرهای جذبی،
برچسب ها : تعمیر چیلر،
لینک های مرتبط :
دوشنبه 4 اردیبهشت 1391 :: نویسنده : علی قربانیان

پارک جنگلی شقایق دزفول در شمال شهرستان دزفول و در جاده سردشت واقع شده است. در این پارک زیبا مناظر چشم نوازی از جمله در فاصله 1100 متری از محوطه ابتدایی پارک ، آبشار شقایق با ارتفاع حدود 7 متری واقع شده و در دو طرف پایین این آبشار زیبا و درختانی در مسیر جوی آب که بر این وی سایه دارن فضایی  به مانند قطعه ای از بهشت را خلق کرده است.
همچنین در نقاط مختلف پارک ، چشمه های آبی وجود دارند که در این پارک روان هستند و بر زیبایی آن افزوده است. ارتفاعات نه چندان بلند آن فرصت خوبی برای علاقمندان غیر حرفه ای به ورزش مفرح کوهنوردی و خانواده ها هستند. همچنین راه دسترسی آسفالت تا نزدیکی وحوطه ورودی پارک شقایق امکان استفاده از آن را برای عموم فراهم آورده است. این پارک در فاصله 37 کیلومتری از شهر دزفول در بخش سردشت قرار دارد.





نوع مطلب : ایران شناسی،
برچسب ها :
لینک های مرتبط :
سه شنبه 22 فروردین 1391 :: نویسنده : علی قربانیان





دمای آب خروجی از اواپراتور (آب سیستم ) در صورت طراحی مناسب و عملكرد صحیح دستگاه حدود 7 درجه سانتی گراد می باشد و دمای آب برگشتی به اواپراتور حدود 12 درجه می باشد . البته دمای آب سیستم می تواند پایین تر نیز باشد و لی به برای ایمنی دستگاه و جلو گیری از آسیب دیدن آن با كمك قطعات كنترل برای  دمای زیر 5 درجه دستگاه خاموش می گردد.

آب برج خنك كننده ابتدا در پایین دستگاه وارد ابزربر می شود در اینجا با دریافت گرما از محلول و خنك نمودن آن وارد كندانسور می شود . در اینجا نیز گرمای بخار ورودی از ژنراتور دریافت و بخار به آب تبدیل می شود این بخار كندانس شده به اواپراتور باز می گردد .

دمای آب ورودی به ابزربر بین 28 تا 32 قابل قبول می باشد و همچنین در خروجی از كندانسور بین 33الی 37 درجه می باشد.







نوع مطلب :
برچسب ها :
لینک های مرتبط :

چیلر جذبی تك از دارای 4 المان اصلی مانند تمامی چیلر های جذبی و چند المان یا واحد مجزا می باشد.

اواپراتور ، ابزربر ، كندانسور ، ژنراتور از اصلی ترین قسمت های این نوع چیلر می باشد . همچنین این چیلر ها دارای یك مبدل حرارتی برای بالا بردن راندمان سیكل می باشند .در مبدل حرارتی محلول رقیق وخنك خروجی از ابزربر از در مجاورت محلول گرم و غلیظ خروجی از ژنراتور گرم می شود در واقع با تبادل حرارت بین محلول غلیظ و رقیق انرژی گرمایی مورد نیاز در ژنراتور كمتر می شود و مقدار گرما دفع شده در برج كمتر می گردد این عمل باعث كاهش مصرف انرژی و بالا رفتن  ضریب عملكرد COP می گردد.

     انرژی گرمایی مورد نیاز ژنراتور در واحدی مجزا (بویلر ) تامین می شود و پس تولید ( آبگرم ، آب داغ ویا بخار) مورد نیاز دستگاه به ژنراتور فرستاده می شود.

از دیگر واحد های جانبی دستگاه جذبی برج خنك كننده می باشد كه گرمای جذب شده توسط آب برج در آن به فضا دفع می گردد.





نوع مطلب :
برچسب ها :
لینک های مرتبط :
دوشنبه 21 فروردین 1391 :: نویسنده : علی قربانیان

 چیلر جذبی شعله مستقیم



 چیلر جذبی شعله مستقیم تفاوت اصلی این نوع چیلر در نوع ژنراتور می باشد در واقع در این نوع چیلر محلول مستقیم با حرارت مشعل نصب شده بر روی ژنراتور گرم و جوشانده می شود .



محلول خروجی از ژنراتور با كمك انرژی گرمایی مشعل غلیظ می گردد و بخار جداشده از محلول از ژنراتور به كندانسور منتقل می شود(فلش سبز رنگ در بالا ) در كندانسور توسط آب برج خنك شده و بخار آب كندانس شده به اواپراتور بر می گردد .

در اواپراتور به دلیل فشار پایین  (خلائ نسبی در دستگاه ) مجددا آب كه به عنوان مبرد در سیستم های جذبی انجام وظیفه می كنند در دمای 4 درجه سانتی گراد جوشیده و تبخیر می گردد فرآیند تبخیر فرآیندی گرما گیر است این گرما از آب سیستم كه درون لوله های آب سیستم درون اواپراتور قرار دارد دریافت می شود و به این طریف آب سیستم خنك می شود.

مبرد تبخیر شده در اواپراتور به دلیل قدرت زیاد محلول لیتیوم بروماید در جذب رطوبت دوباره جذب محلول غلیظ و خنك مجود در ابزربر می شود(3 فلش سبز رنگ پایین )

محلول ابزربر پس از جذب رطوبت دوباره رقیق شده و برای ادامه سیكل و عملكرد دستگاه به ژنراتور باز گردانده می شود .







نوع مطلب :
برچسب ها :
لینک های مرتبط :



در تصویر بالا ما چرخه سیكل جذبی را در نمودار فشار دما مشاهده می كنیم



توضیحات تصویر:

Qa:  گرمای جذب شده در ابزربر توسط آب برج خنك كننده

Qc: گرمای جذب شده در كندانسور توسط آب برج خنك كننده

Qe: گرمای جذب شده از آب سیستم در اواپراتور

Qg:گرمای جذب شده توسط محلول در ژنراتور

Tg: دمای ژنراتور

Te:دمای اواپراتور

Pg:فشار ژنراتور

Pe:فشار اواپراتور

در این سیكل همانطور كه مشاهده می كنید با توجه به اینكه با یك سیستم بسته روبرو هستیم در نتیجه مقدار گرمای دفع شده توسط برج خنك كننده برابر با مقدار گرمای جذب شده در اواپراتور و ژنراتور البته اگر از انرژی گرمایی تولید شده توسط پمپ ها و یا انرژی كه از بدنه دستگاه و غیره كه مقدار زیادی ندارند صرف نظر كنیم.







Qa  + Qc= Qe+Wp + Qg







مسیر 2-3-4-6-7-8  مسیر حركت محلول می باشد

مسیر 2-3-4 مسیر حركت محلول رقیق و خنك می باشد

مسیر 6-7-8 مسیر حركت محلول گرم و غلیظ می باشد





مسیر 5-9-10-1 مسیر حركت مبرد می باشد

در این مسیر از 5-9 مبرد در فاز بخار می باشد با از دست دادن گرما در كندانسور  به مایع تبدیل می شود

در مسیر 10 به 1 دوباره مایع مبرد در فشار پایین شروع به تبخیر و بخار شدن می نماید پس از تبخیر در ابزربر جذب محلول شده و ادامه مسیر خود را در محلول ادامه می دهد تا در ژنراتور مجددا تبخیر و از محلول جدا شود.



در مسیر حركت مایع رقیق 2-3-4 همانطور كه مشاهده می كنید به دلیل اختلاف فشار در مسیر  و حركت محلول از فشار Pe به فشار Pg ( Pg Pe<  ) نیاز به نیروی محركی می باشد كه این نیرو توسط پمپ محلول (سلوشن ) تامین می گردد در نتیجه برای ادامه سیكل وجود پمپ محلول ضروری می باشد.



در دو قسمت از مسیر حركت

7- 8 مسیر محلول

9- 10 مسیر مبرد

نیاز به كاهش فشار می باشد این وظیفه توسط شیر انبساط محلول و مبرد انجام می شود . این قطعه به نام ارفیس در دستگاه جذبی قرار داده می شود كاهش فشار از الزامات چرخه سیكل می باشد تا در اواپراتور مبرد در دمای پایین تبخیر گردد و همچنین فشار محلول در ابزربر كم باشد تا توانایی بیشتر در جذب مبرد تبخیر شده در واواپراتور داشته باشد.



همچنین اواپراتور و ابزربر در یك پوسته قرار دارند در نتیجه همانطور كه در نمودار مشاهده می گردد دارای فشار یكسانی می باشند. در مورد ژنراتور و كندانسور نیز این موضوع صادق است.







نوع مطلب :
برچسب ها :
لینک های مرتبط :
دوشنبه 17 بهمن 1390 :: نویسنده : علی قربانیان







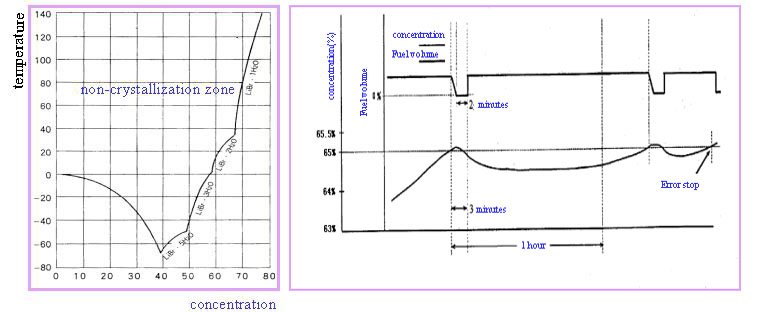

نوع مطلب :
برچسب ها :
لینک های مرتبط :





نوع مطلب :
برچسب ها :
لینک های مرتبط :





نوع مطلب :
برچسب ها :
لینک های مرتبط :





نوع مطلب :
برچسب ها :
لینک های مرتبط :







نوع مطلب :
برچسب ها :
لینک های مرتبط :





نوع مطلب :
برچسب ها :
لینک های مرتبط :
یکشنبه 9 بهمن 1390 :: نویسنده : علی قربانیان

در تصویر زیر سیکل جذبی در چیلر ها با تصاویر شرح داده شده است.





نوع مطلب :
برچسب ها :
لینک های مرتبط :

برای تغییر سیکل چیلر شعله مستقیم 4 عملیات انجام می شود در زیر این عمل از تغییر سیکل سرمایشی به

گرمایشی بیان می شود برای تغییر از گرمایش به سرمایش عکس همین عملیات انجام می شود.

این عملیات شامل:

1. تغییر وضعیت نرم افزار دستگاه  در منوی اصلی از وضعیت  cooling  به heating (در برخی چیلر ها این کار با yes  با

no  انجام می شود)  مابقی تغییرات نر م افزاری توسط خود برد انجام می شود.(تصویر اول)

2. باز نمودن 3 شیر در دستگاه برای تکمیل سیکل گردش مواد

اول شیر بخار جهت فرستادن بخار از ژنراتور علاوه بر کندانسور به ابزربر و اواپراتور (تصویر دوم)

دوم شیر زیر ابزربر  جهت  بازگرداندن محلول رقیق اضافی از ابزربر به مبدل (تصویر سوم)

سوم شیر رقیق سازی دستی جهت بازگرداندن مبرد جمع شده به ابزربر (تصویر چهارم)



در صورتی که عملیات بالا به درستی انجام شود دستگاه می تواند بدون مشکل در سیکل گرمایشی به عملکرد خود

ادامه دهد

جهت تغییر سیکل از گزمایش به سرمایش مراحل بالا به عکس انجام پذیرد

پیشنهاد می شود در صورت امکان از دستگاه های شعله مستقیم جهت گرمایش استفاده نشود چون عمر آنها بسیار

کوتاه می شود







نوع مطلب :
برچسب ها :
لینک های مرتبط :

تعویض لاستیک شیر های وکیوم از اولین و مهمترین تعمیرات دستگاه های جذبی می باشد





نوع مطلب :
برچسب ها :
لینک های مرتبط :
